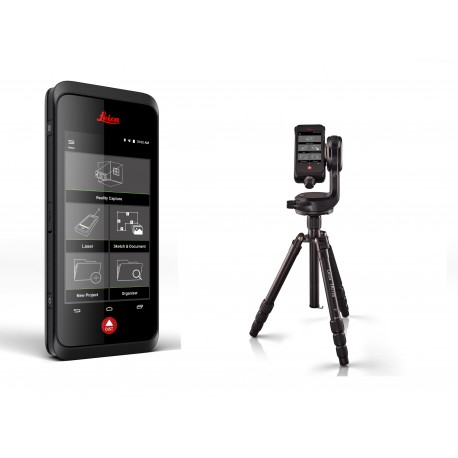

Dalmierz obrazowy Leica BLK3D - FOTO I MODEL 3D

opis dalmierza obrazowego Leica BLK3D

Dalmierz Leica BLK3D to unikalny na rynku instrument, który łączy w sobie funkcje cyfrowego aparatu fotograficznego i ręcznego dalmierza laserowego. Wbudowane dwie kamery stereometryczne rejestrują parę zdjęć obiektu i pozwalają na nich natychmiast w terenie wykonywać pomiary długości, szerokości czy pola powierzchni w przestrzeni 3D. Dokładność uzyskanego wyniku z pomiaru na zdjęciach zależy od odległości od fotografowanego obiektu i zaczyna się już od ±3.0 mm na 5 m. Zdjęcia z naniesionymi na nie wynikami mogę zostać albo wyeksportowane do raportu PDF (wraz z informacjami o położeniu GPS) i wysłane pocztą email do biura, albo skopiowane do komputera, gdzie można je poddać dalszej obróbce w aplikacji Leica BLK3D Desktop.

Oprogramowanie pomiarowe Leica BLK3D Mobile, oprócz wykonywania i przetwarzania zdjęć fotogrametrycznych, służy także do przygotowywania kompleksowej dokumentacji pomiarowej. Użytkownik może bowiem wykonywać szkice mierzonych obiektów czy używać zdjęć i plików PDF jako tła oraz integrować je z metrycznymi fotografiami z instrumentu i wynikami dalmierczego pomiaru odległości. W ten sposób urządzeniem o wielkości telefonu komórkowego można szybko tworzyć plany inwentaryzowanych pomieszczeń, widoki elewacji, dokumentować postępy prac budowlanych czy uzyskiwać natychmiast wyniki w celu podejmowania decyzji inwestycyjnych.
Dostępna aplikacja Leica BLK3D Desktop na komputery stacjonarne zwiększa znacząco możliwości całego systemu. Służy ona do zarządzania zarejestrowanymi przez instrument zdjęciami, pozwala na nich wykonywać pomiary 2D i 3D i eksportować wyniki w postaci plików DXF. Opcja Publisher z kolei umożliwia udostępnianie zdjęć na serwerze danych, gdzie za pomocą przeglądarkowej aplikacji dowolna liczba osób może na nich wykonywać pomiary długości i powierzchni.

Leica BLK3D to także klasyczny dalmierz laserowy o zasięgu 250 m z dodatkową kamerą do celowania na dalekie dystanse. Dzięki niemu dane ze zdjęć mogą być uzupełniane bezpośrednim pomiarem odległości o dokładności nawet 1 mm (do 10 m). Dzięki zastosowaniu dalmierza instrument może także pracować w trybie P2P i za pomocą specjalnego adaptera Leica DST360 wykonywać precyzyjne pomiary punktowe 3D z wynikiem w postaci pliku DXF.
Urządzenie pracuje pod kontrolą systemu operacyjnego Android. Instrument obsługuje się jak smartfon za pomocą dotykowego ekranu. Szybkość działania zapewnia 4-gigabajtowa pamięć RAM. Na dysku wewnętrznym o pojemności 64 GB uda się zapisać kilka tysięcy stereopar zdjęć.

Zestaw pomiarowy P2P skonfigurowany ze specjalnym adapterem DST360 do dokładnych pomiarów współrzędnościowych 3D i zapisu wyników w postaci plików DXF. W zestawie dodatkowe licencje - Sketch and Document na urządzeniu mobilnym do przygotowywania szkiców cyfrowych i ich integracji ze zdjęciami, oraz Desktop Base na komputer stacjonarny do zarządzania zdjęciami, wykonywania na nich pomiarów i eksportu wyników do formatu DXF.

w pigułce

• Fotografuj i mierz - dwie wbudowany kamery, o rozdzielczości 10 mpx każda, pozwalają jednym kliknięciem zarejestrować parę zdjęć, na których użytkownik może natychmiast w terenie sprawdzić długość, szerokość czy nawet pole powierzchni dachu, elewacji, otworu okiennego czy słupa energetycznego
• Natychmiastowy wynik - dzięki oprogramowaniu wewnętrznemu użytkownik ma możliwość wykonania pomiarów na zdjęciu bezpośrednio w terenie, wygenerowania raportu w postaci pliku PDF i wysłania go mailem do biura lub klienta
• Kompleksowa dokumentacja inwentaryzacyjna - oprócz pracy ze zdjęciami, w BLK3D znajdziemy zestaw narzędzi do wykonywania szkiców mierzonych obiektów, także na tle podkładów mapowych lub projektowych, które można zintegrować z metrycznymi fotografiami
• Chmura punktów ze zdjęć - instrument posiada funkcję zdjęć grupowych, z których można wygenerować w specjalistycznych aplikacjach chmurę punktów czy ortofotoplany
• Zarządzanie w komputerze - zarówno zdjęcia, jak i szkice terenowe można przechowywać w pamięci komputera stacjonarnego, gdzie zarządza się nimi i wykonuje się na nich dodatkowe pomiary w aplikacji Leica BLK3D Desktop
• Ze zdjęcia do CAD-a - pomiary wykonane na zdjęciu mogą zostać wyeksportowane do pliku DXF w postaci trójwymiarowego rysunku inżynierskiego
• Pomiary w internecie - opcjonalna licencja Publisher pozwala udostępniać wykonane zdjęcia na serwerze danych, gdzie mogą być wykorzystane do pomiarów przez aplikację przeglądarkową przez dowolną liczbę osób
• Precyzyjny model 3D - dalmierz obrazowy Leica BLK3D może być rozbudowany o opcjonalny adapter Leica DST360 do prowadzenia pomiarów współrzędnościowych P2P, których wynikiem jest przestrzenny plik DXF, i wspomagania inwentaryzacji obiektów o skomplikowanych kształtach
• Precyzyjny wybór celu oddalonego nawet o kilkadziesiąt metrów - wbudowana kamera cyfrowa z 4-krotnym powiększeniem pełniąca rolę cyfrowego celownika pozwala precyzyjnie celować nawet do najmniejszych obiektów, nawet w intensywnym nasłonecznieniu
• Androidowa wszechstronność - instrument pracuje pod kontrolą systemu operacyjnego Android, dlatego można w nim instalować dowolne oprogramowanie i wykorzystywać chociażby do sterowania pracą skanerów laserowych Leica Geosystems
• Szybkość i wydajność - szybki procesor i duży zapas pamięci RAM do prowadzenia sprawnego procesu obliczeniowego
• Ogromna przestrzeń dyskowa - pamięć wewnętrzna Leica BLK3D pozwala zapisać nawet kilka tysięcy zdjęć, co pozwala realizować nawet największe projekty bez konieczności przegrywania dokumentów do komputera
• Wszystko widać - dotykowy ekran o przekątnej 5 cali do wygodnej pracy nawet w nasłonecznionych miejscach i z najmniejszymi detalami na fotografiach
• Energii pod dostatkiem - dalmierz zasilany jest wymiennym akumulatorem Li-Ion, który wystarcza na kilka godzin pomiarów

dane techniczne

w zestawie

• dalmierz
• adapter DST360 do pomiarów P2P
• statyw trójnożny TRI120
• folia ochronna na ekran
• 2x akumulator Li-Ion
• ładowarka sieciowa
• ładowarka zewnętrzna
• twarda walizka transportowa
• 12-miesięczna licencja BLK3D Mobile Sketch & Document
• 12-miesięczna licenja BLK3D Desktop Base

Gwarancja: 1 rok (możliwość płatnego przedłużenia okresu gwarancyjnego)
